製品情報

トップページ > 製品情報 > 玉田工業製・油中ポンプシステム

新技術開発と確かな信頼性のポンプシステム
玉田工業株式会社製

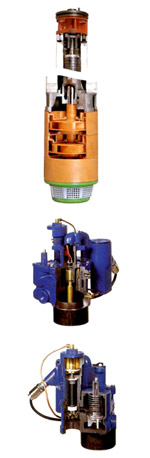

TAMADA 油中ポンプシステム

油中ポンプシステム~玉田工業株式会社製

油中ポンプシステム 3つのポイント

油中ポンプシステム 3つのポイント
  • 経済性
    • 計量機に内蔵していた、ポンプモーターを地下タンク内に移したことにより、給油設備のトータルコストを削減します。
  • 安全性
    • 配管の漏洩検知時には、モーター緊急停止や吐出量を微量に制限します。
    • ポンプモーターへの過熱検知時には電流を遮断します。
    • 地下タンク内の在庫量を検知してポンプモーターの空運
    • 効率の高いモーターの使用により、これまでより多くの吐出量、高い吐出圧力を生みだします。
    • 転を防止します。
    • ポンプモーターの過負荷や過電流、漏電などの検知時にはモーターを緊急停止します。
    • その他、ニーズに応じて安全のレベルアップが図れます。
    • チェック弁にはリリーフ弁が内蔵してあり、配管圧力の上昇時にも、ディスペンサーや配管を保護します。
    • 油の中の気泡はマニホールド内で収集されタンクに戻ります。
    • モーター内部を常に油が通過し、冷却と潤滑を行いロングライフを保証します。
  • 便宜性
    • 従来4メートルだった揚程が30メートル(ガソリン柱)に、配管長は30メートルから60メートルへと拡大され、設計レイアウト、埋設工事が自由になります。
    • 点検時にはタンク上部の作業となり、アイランドを閉鎖することなく、営業上も有利です。
    • ポンプモーター取替時には、油配管、電気配線を外さずに、簡単に作業できる特性があります。

システムプランビュー

一般的な給油取扱所をモデルにしています。

システムプランビュー

①タンク内液面フロート
①タンク内液面フロート
②液面計表示ユニット
②液面計表示ユニット
③油中ポンプ制御盤
③油中ポンプ制御盤
④ポンプモーター
④ポンプモーター
⑤液面計センサー
⑤液面計センサー
⑥二重配管
⑥二重配管
⑦油中マニホールド(タンクビット内蔵)
⑦油中マニホールド
(タンクビット内蔵)
